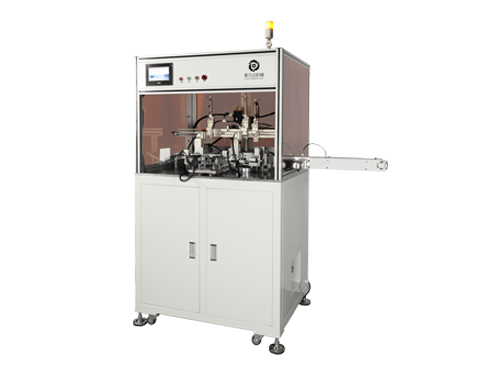

绕线机的张力机构是设备的主要附件之一,它提供了线圈绕制时施加在线材上的张力,使排线更为精密线圈饱满,常见类型有摩擦式、气动式、电磁式张力机构,他们分别应用于我们常见的机型中,根据线材的类型及张力值的大小选择合理的张力机构,它们分别应用在不同类型的绕线机中,本文主要介绍平行放线、立式放线两种常见的放线张力装置。
一、 平行放线张力装置
这种类型的放线装置Z常见的是应用于变压器绕线机的放线中,优点是放点线与绕线点之间是平行的,所需的空间较小、对设备周围不产生影响,适用于中大型线桶的放线,目前这种类型的张力装置一般是采用摩擦式阻尼实现张力的,也有部分使用电磁刹车器实现的,这种张力装置成本较低、结构简单,需要定期维护及更换摩擦片。
二、 立式放线张力装置
立式放线张力装置这种结构是Z常见的,适合于塑料桶类型漆包线的放线,优点是线不容易打结,在放线时放线装置需要一定的走线空间,这种类型的放线结构需要漆包线线桶立式安放,漆包线经过张力器、过线轮等装置,实现90度的转角走线,立式放线张力装置由于使用广泛,各种技术的投入使其张力器的性能得到了快速发展,常见有摩擦式、电磁式、磁阻尼式、伺服式等类型的张力器,根据应用领域和性能要求的不同,配置不同类型的张力器,价格也从几十元至几百元不等。
